LMZ-I(原MLL-I)型分體式制動輪梅花形彈性聯軸器
LMZ-I(MLL-I)型分體式制動輪梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
LMZ-I(MLL-I)型分體式制動輪梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
?。?）工作穩定，具有良好的減振、緩沖和電絕緣性能。
?。?）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
?。?）具有較大的軸向、徑向和角向補償能力。
?。?）聚氨酯彈性元件耐油，承載能力大，使用壽命長， 。
?。?）聯軸器無需潤滑，維護工作量少，可連續長期運行。

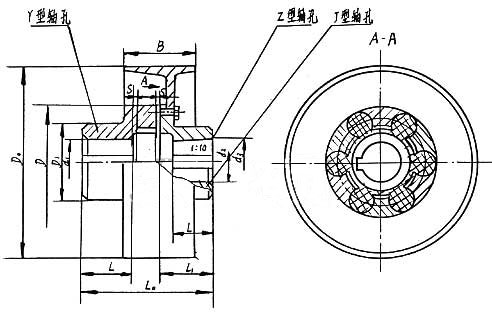

LMZ-I（原MLL- I）型分體式制動輪型梅花形彈性聯軸器基本參數和主要尺寸（GB/T 5272-2002）（單位：mm）
| 型號 | 公稱轉矩/N.m | 許用轉速/r/min | 軸孔直徑d1,d2,dz | L | L0 | D | D0 | B | 彈性件型號 | 重量/kg | 轉動慣量/kg.㎡ | |
| 彈性件硬度 | ||||||||||||
| a(HA) | b(HD) | |||||||||||
| 80±5 | 60±5 | |||||||||||
| LMZ5-I-160 | 250 | 400 | 4750 | 25,28，30,32,35,38，40,42,45 | 50 | 127 | 105 | 160 | 70 | MT5 | 6.602 | 0.019 |
| LMZ5-I-200 | 3800 | 25,28，30,32,35,38，40,42,45 | 200 | 85 | 9.204 | 0.044 | ||||||
| LMZ6-I-200 | 400 | 710 | 30,32,35,38，40,42,45,48 | 55 | 143 | 125 | MT6 | 11.45 | 0.052 | |||
| LMZ7-I-200 | 630 | 1120 | 35*,38*，40*,42*,45,48,50,55，56 | 60 | 159 | 145 | MT7 | 13.96 | 0.064 | |||
| LMZ7-I-250 | 3050 | 35*,38*，40*,42*,45,48,50,55，56 | 250 | 105 | 20.09 | 0.144 | ||||||
| LMZ8-I-250 | 1120 | 2240 | 45*,48*,50,55,56，60,63,65 | 70 | 181 | 170 | MT8 | 24.65 | 0.175 | |||
| LMZ8-I-315 | 2400 | 45*,48*,50,55,56，60,63,65 | 315 | 135 | 34.13 | 0.374 | ||||||
| LMZ9-I-315 | 1800 | 3550 | 50*,55*,56*，60,63,65,70,71,75，80 | 80 | 208 | 200 | MT9 | 41.67 | 0.45 | |||
| LMZ9-I-400 | 1900 | 50*,55*,56*，60,63,65,70,71,75，80 | 400 | 170 | 65.61 | 1.259 | ||||||
| LMZ10-I-400 | 2800 | 5600 | 60*,63,65*,70,71,75，80,85,90,95，100 | 90 | 230 | 230 | MT10 | 74.53 | 1.4 | |||
| LMZ10-I-500 | 1500 | 60*,63,65*,70,71,75，80,85,90,95，100 | 500 | 210 | 110.6 | 3.472 | ||||||
| LMZ11-I-500 | 4500 | 9000 | 70*,71*,75,80*,85*,90,95，100,110,120 | 100 | 260 | 260 | MT11 | 121.7 | 3.715 | |||
| LMZ12-I-630 | 6300 | 12500 | 1200 | 80*,85*,90*,95*，100,110,120,125，130 | 115 | 297 | 300 | 630 | 265 | MT12 | 213.7 | 10.24 |
| LMZ13-I-710 | 11200 | 20000 | 1050 | 90*,95*，100*,110*,120*,125*，130,150 | 125 | 323 | 360 | 710 | 300 | MT13 | 341.6 | 19.99 |
| LMZ14-I-800 | 12500 | 25000 | 950 | 100*,110*,120*,125*，130*,140*,150 160 | 135 | 333 | 400 | 800 | 340 | MT14 | 510.1 | 39.36 |
