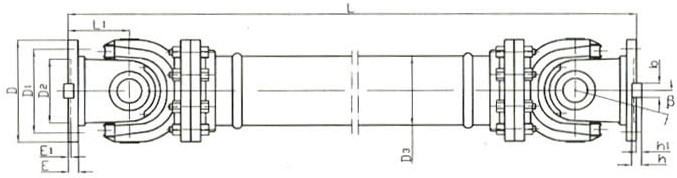

無伸縮長型萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸			轉動慣量 I kg·m2		質量 G kg
					Lmin	D3	L1	Lmin	每增長100mm	Lmin	每增長100mm
SWP160D	160	16	8	≤10	430	114	85	0.09	0.0059	35	2.1
SWP180D	180	20	10	≤10	474	121	95	0.16	0.0072	47	2.3
SWP200D	200	31.5	16	≤10	544	127	110	0.23	0.0114	67	3.4
SWP225D	225	40	20	≤10	636	152	130	0.53	0.0290	94	6.6
SWP250D	250	63	31.5	≤10	690	168	135	0.91	0.0407	140	7.3
SWP285D	285	90	45	≤10	760	194	150	1.91	0.0702	206	9.4
SWP315D	315	140	63	≤10	860	219	170	3.39	0.1144	271	12.0
SWP350D	350	180	90	≤10	940	245	185	5.35	0.1663	355	13.0
SWP390D	390	250	112	≤10	1060	273	205	10.54	0.2695	501	18.0
SWP435D	435	355	160	≤10	1180	299	235	18.56	0.3645	325	20.0
SWP480D	480	450	224	≤10	1360	351	265	31.69	0.7028	1144	28.0
SWP550D	550	710	315	≤10	1460	402	290	51.45	1.1842	1589	35.7
SWP600D	600	1000	500	≤10	1840	450	360	83.53	1.7159	2243	40.5
SWP640D	640	1250	630	≤10	1980	480	385	135.60	2.3080	3140	48.3

　　選擇時無伸縮長型萬向聯軸器可考慮以下幾點：
　　1．由于制造、安裝、受載變形和溫度變化等原因，當安裝調整后，難以保持兩軸嚴格   對中。存在   程度的x、Y方向位移和偏斜角CI。當徑向位移較大時，可選滑塊聯軸器，角位移較大或相交兩軸的聯接可選用萬向聯軸器等。當工作過程中兩軸產生較大的附加相對位移時，應選用撓性聯軸器。
　　2．聯軸器的工作轉速高低和引起的離心力大小。對于高速傳動軸，應選用平衡的聯軸器，例如膜片聯軸器等，而不宜選用存在偏心的滑塊聯軸器等。
　　3．所需傳遞的轉矩大小和性質以及對緩沖振動功能的要求。例如，對大功率的重載傳動，可選用齒式聯軸器。對嚴重沖擊載荷或要求軸系扭轉振動的傳動，可選用輪胎式聯軸器等。
